LEDUAL･Brinisシリーズ 製品仕様
標準
D
6500K
N
5000K
W
4000K
L
3000K
共通仕様：AC100～240V・50/60Hz（AC両側給電）口金G13
LEDUAL
Brinis PA

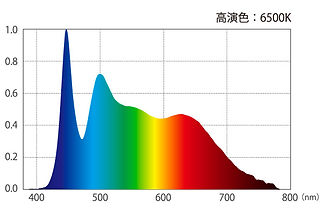

分光分布データ
高演色
高演色について
色の見え方の基準となる光が自然光(太陽光)です。この自然光に近い光であることを示す指標として演色評価数(R1～R15)が用いられます。
平均演色評価数(Ra)はR1～R8の平均値でありRa100(自然光)に近い光ほど演色性が良い(高い)と評価され一般的にRa90以上を高演色といいます。

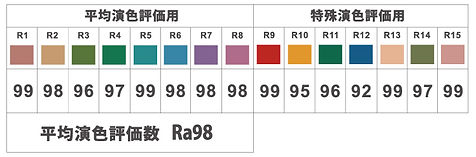

【MTL40HCN3A演色評価数】
※東京都立産業技術研究センター測定値
MTL40HCN ( 高演色)
一般的なLEDランプ (昼白色)
【演色評価数比較】
6500K
HCD
5000K
HCN
共通仕様：AC100～240V・50/60Hz（AC両側給電）口金G13
LEDUAL
Brinis PA
分光分布データ
イエロー
フォトレジストが反応する光をカット
フォトレジストが反応する短波長 (約500nm以下)の光をカット。 半導体クリーンルームに適した直管形LEDランプです。
工事不要なのでクリーンルームに導入しやすい
クリーン度を維持する環境において照明器具の工事は困難。
LEDUALは工事不要なため、クリーン度や製造ラインへの影響を最小限に導入できます。
ランプ交換の頻度が約1/5に
ランプ交換の頻度が約1/5となり、 交換コストも大きく削減できます。
【分光放射照度測定データ】
イエロークリア
YCS
イエローミルキー
YM
共通仕様：AC100～240V・50/60Hz（AC両側給電）口金G13
LEDUAL
Brinis PA
Brinis GA［20型］
分光分布データ
※AC100V使用時の製品本体の測定値です。※対応の照明器具であっても一部点灯しない場合があります。※LEDモジュールにはばらつきがあるため、同型番の製品でも発光色や照度が異なる場合があります。※取り付ける照明器具により、全光束、消費電力は変わります。※定格寿命は設計寿命であり、製品の寿命を保証するものではありません。※製品仕様およびデザインの一部は改良のため予告なく変更することがあります。
本製品は以下の照明器具には使用できません。
LEDUALシリーズ・BrinisPAシリーズ
【共通】
LEDUALシリーズ
※型番MTL40 / LTN40からはじまる製品
-
パナソニック/ナショナル製以外のインバータ(Hf)式照明器具
-
グロー式、ラピッド式の照明器具
-
初期照度補正機能など調光機能のついた器具
-
密閉形照明器具や密閉に近い器具
-
非常用照明器具、誘導灯器具、バッテリー式の器具
-
屋外および湿気の多い場所に設置された器具
-
｢取扱説明書」に記載の使用禁止場所に設置された器具
-
パナソニック/ナショナル製のインバータ(Hf)式照明器具
BrinisPAシリーズ
※型番MTPA40 / FT1200AAPからはじまる製品
安全にお使いいただくために
本製品のご使用の前には必ず「取扱説明書」をよくお読みのうえ、安全に正しくお使いください。また、本製品を取り付ける前に、一般社団法人 「日本照明工業会」のホームページ上に公開している「安全チェックシート」を参照して照明器具の安全点検を実施してください。
DC24V イエロータイプ
500nm以下の波長をカット
DC24V専用

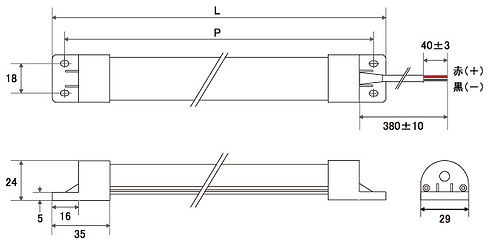

【外観図】
【材質】
放熱板：アルミ
発光面：オリジナル樹脂カバー
固定部：ポリカーボネート
ケーブル：AWM2464/AWG20
【型番構成】
MT 018 D24 YM

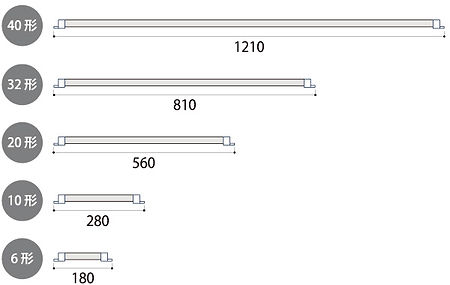

長さ（L）
発光面カバー
ＹＭ ＝ イエローミルキー
ＹCS ＝ イエロークリア
N ＝ 乳白（5000K）
安全にお使いいただくために
一般屋内用照明です。屋外や水気・湿気のある場所、有機溶媒やオイル、薬品等の影響を受ける場所では使用しないでください。本製品は、DC24V仕様のLEDランプです。AC(商用交流電源)には接続しないでください。
